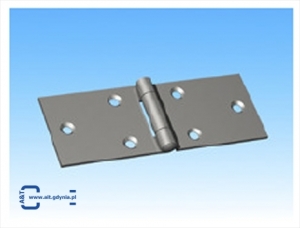

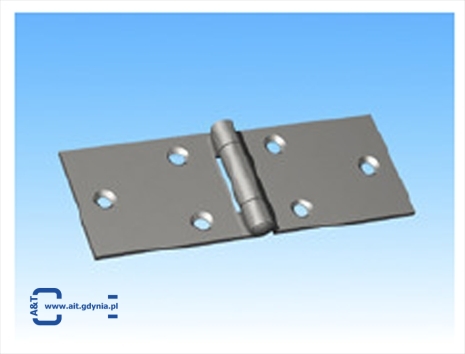

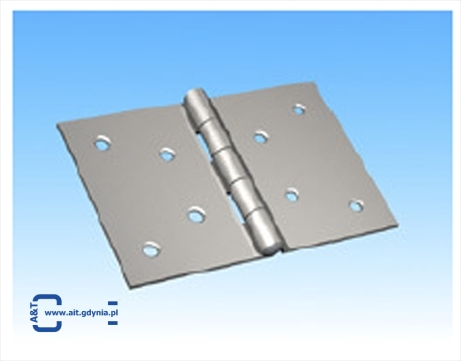

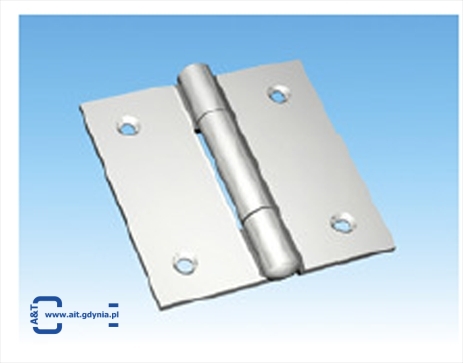

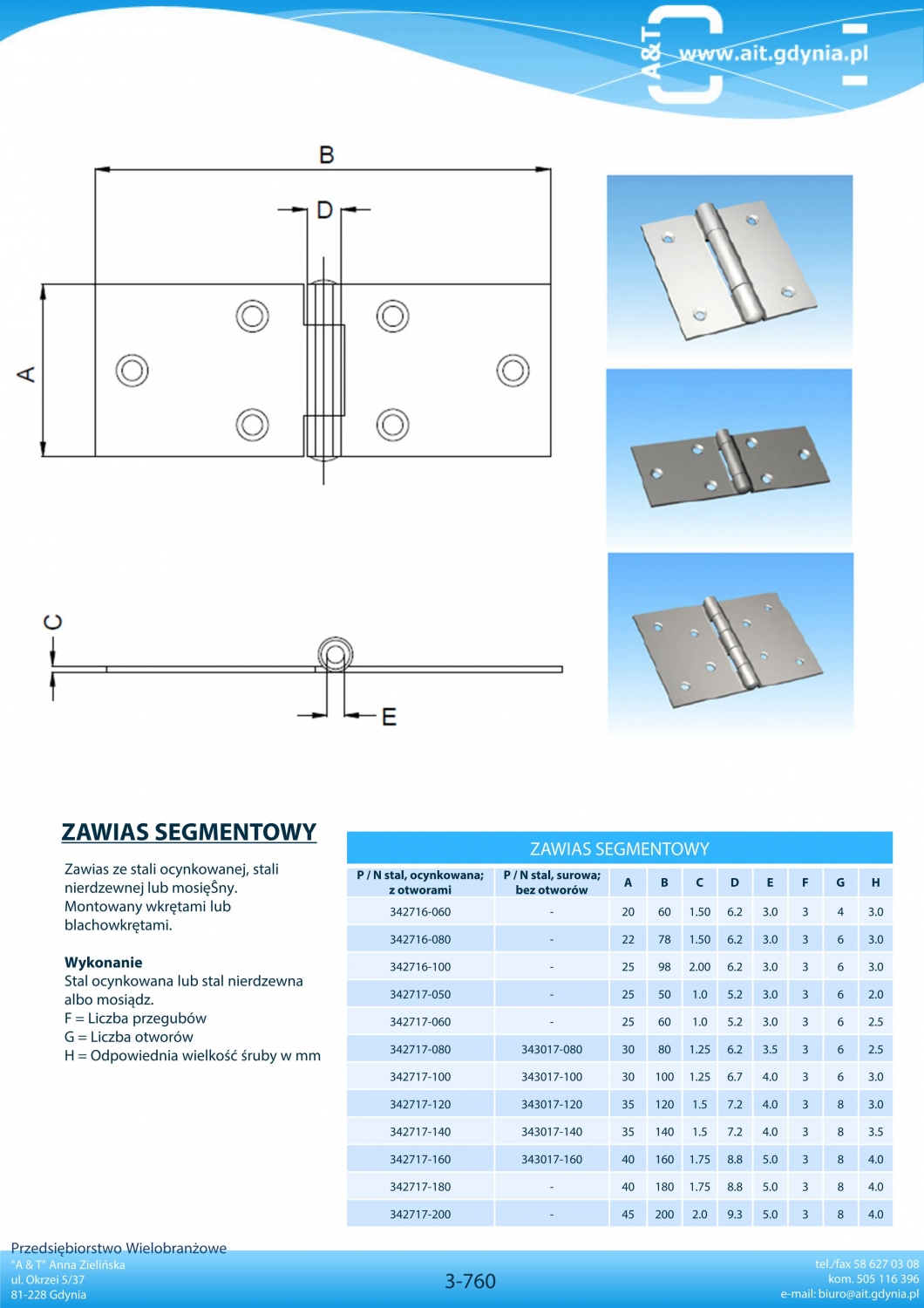

Zawias ze stali ocynkowanej, stali
nierdzewnej lub mosięŜny.
Montowany wkrętami lub
blachowkrętami.
Wykonanie:
Stal ocynkowana lub stal nierdzewna
albo mosiądz.
F = Liczba przegubów
G = Liczba otworów
H = Odpowiednia wielkość śruby w mm

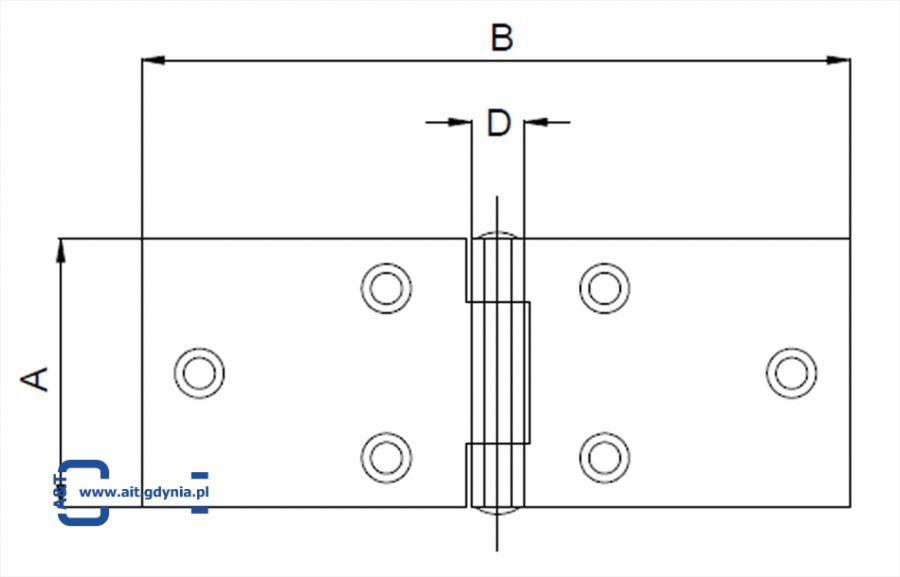

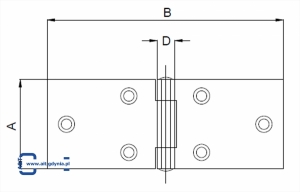

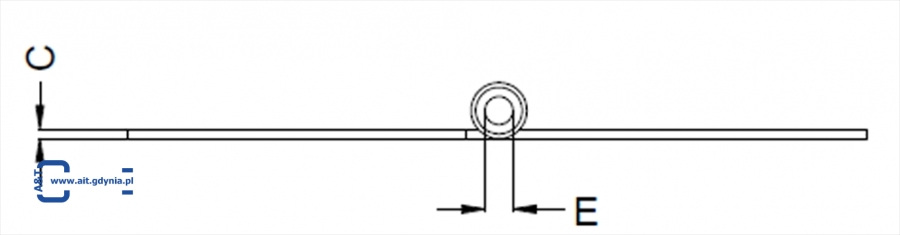

| P/N stal ocynkowana z otworami | P/N stal surowa bez otworów | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|
| 342716-060 | - | 20 | 60 | 1.50 | 6.2 | 3.0 | 3 | 4 | 3.0 |
| 342716-080 | - | 22 | 78 | 1.50 | 6.2 | 3.0 | 3 | 6 | 3.0 |
| 342716-100 | - | 25 | 98 | 2.00 | 6.2 | 3.0 | 3 | 6 | 3.0 |
| 342717-050 | - | 25 | 50 | 1.0 | 5.2 | 3.0 | 3 | 6 | 2.0 |
| 342717-060 | - | 26 | 60 | 1.0 | 5.2 | 3.0 | 3 | 6 | 2.5 |
| 342717-080 | 343017-080 | 30 | 80 | 1.25 | 6.2 | 3.5 | 3 | 6 | 2.5 |
| 342717-100 | 343017-100 | 30 | 100 | 1.25 | 6.7 | 4.0 | 3 | 6 | 3.0 |
| 342717-120 | 343017-120 | 35 | 120 | 1.5 | 7.2 | 4.0 | 3 | 8 | 3.0 |
| 342717-140 | 343017-140 | 35 | 140 | 1.5 | 7.2 | 4.0 | 3 | 8 | 3.5 |
| 342717-160 | 343017-160 | 40 | 160 | 1.75 | 8.8 | 5.0 | 3 | 8 | 4.0 |
| 342717-180 | - | 40 | 180 | 1.75 | 8.8 | 5.0 | 3 | 8 | 4.0 |
| 342717-200 | - | 45 | 200 | 2.0 | 9.3 | 5.0 | 3 | 8 | 4.0 |
