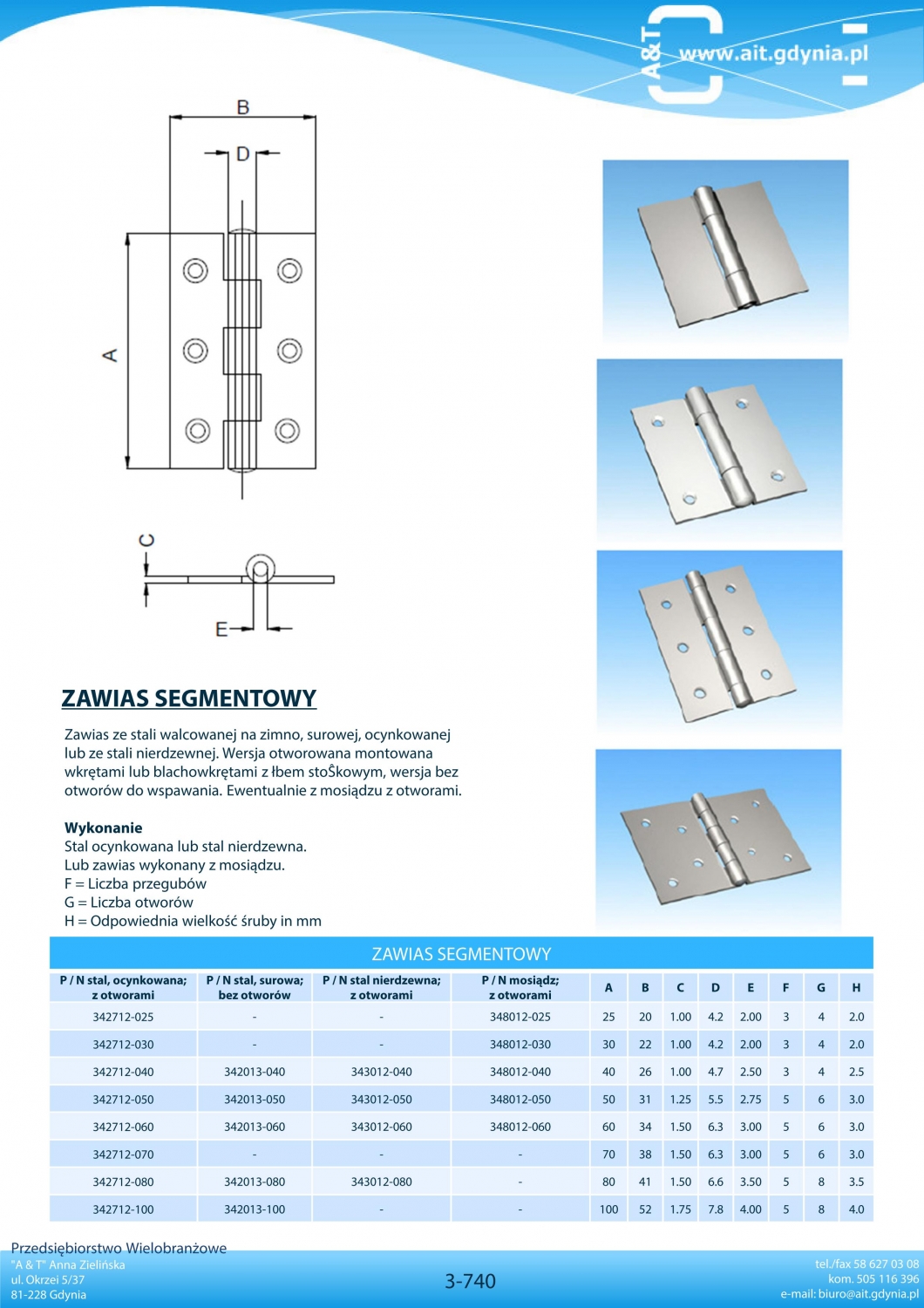

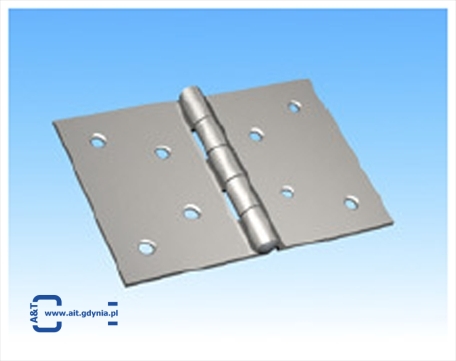

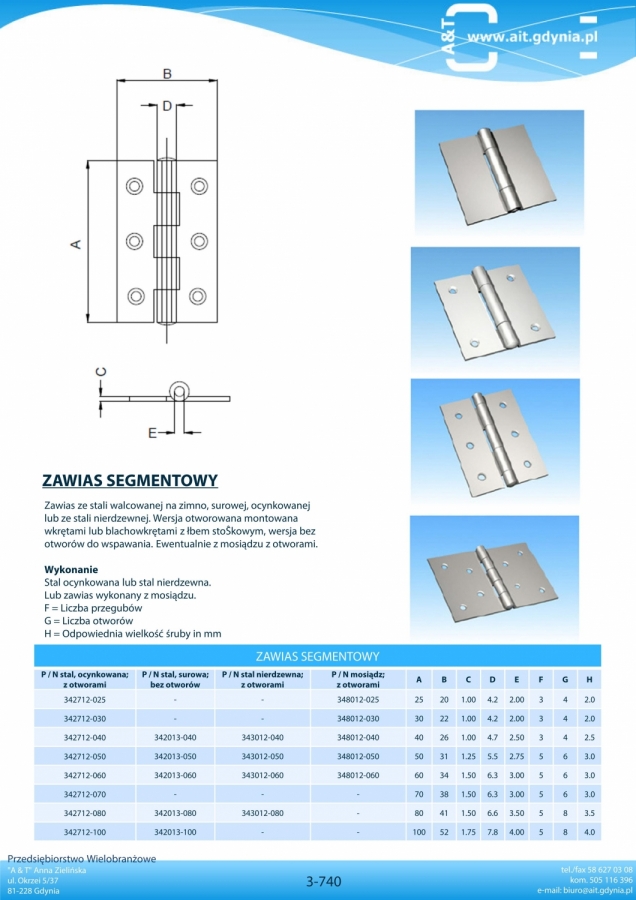

Zawias ze stali walcowanej na zimno, surowej, ocynkowanej
lub ze stali nierdzewnej. Wersja otworowana montowana
wkrętami lub blachowkrętami z łbem stoŜkowym, wersja bez
otworów do wspawania. Ewentualnie z mosiądzu z otworami.
Wykonanie:
Stal ocynkowana lub stal nierdzewna.
Lub zawias wykonany z mosiądzu.
F = Liczba przegubów
G = Liczba otworów
H = Odpowiednia wielkość śruby in mm
| P/N stal ocynkowana z otworami | P/N stal surowa bez otworów | P/N stal nierdzewna z otworami | P/N mosiądz z otworami | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 342712-025 | - | - | 348012-025 | 25 | 20 | 1.00 | 4.2 | 2.00 | 3 | 4 | 2.0 |
| 342712-030 | - | - | 348012-030 | 30 | 22 | 1.00 | 4.2 | 2.00 | 3 | 4 | 2.0 |
| 342712-040 | 342013-040 | 343012-040 | 348012-040 | 40 | 26 | 1.00 | 4.7 | 2.50 | 3 | 4 | 2.5 |
| 342712-050 | 342013-050 | 343012-050 | 348012-050 | 50 | 31 | 1.25 | 5.5 | 2.75 | 5 | 6 | 3.0 |
| 342712-060 | 342013-060 | 343012-060 | 348012-060 | 60 | 34 | 1.50 | 6.3 | 3.00 | 5 | 6 | 3.0 |
| 342712-070 | - | - | - | 70 | 38 | 1.50 | 6.3 | 3.00 | 5 | 6 | 3.0 |
| 342712-080 | 342013-080 | 343012-080 | - | 80 | 41 | 1.50 | 6.6 | 3.50 | 5 | 8 | 3.5 |
| 342712-100 | 342013-100 | - | - | 100 | 52 | 1.75 | 7.8 | 4.00 | 5 | 8 | 4.0 |
