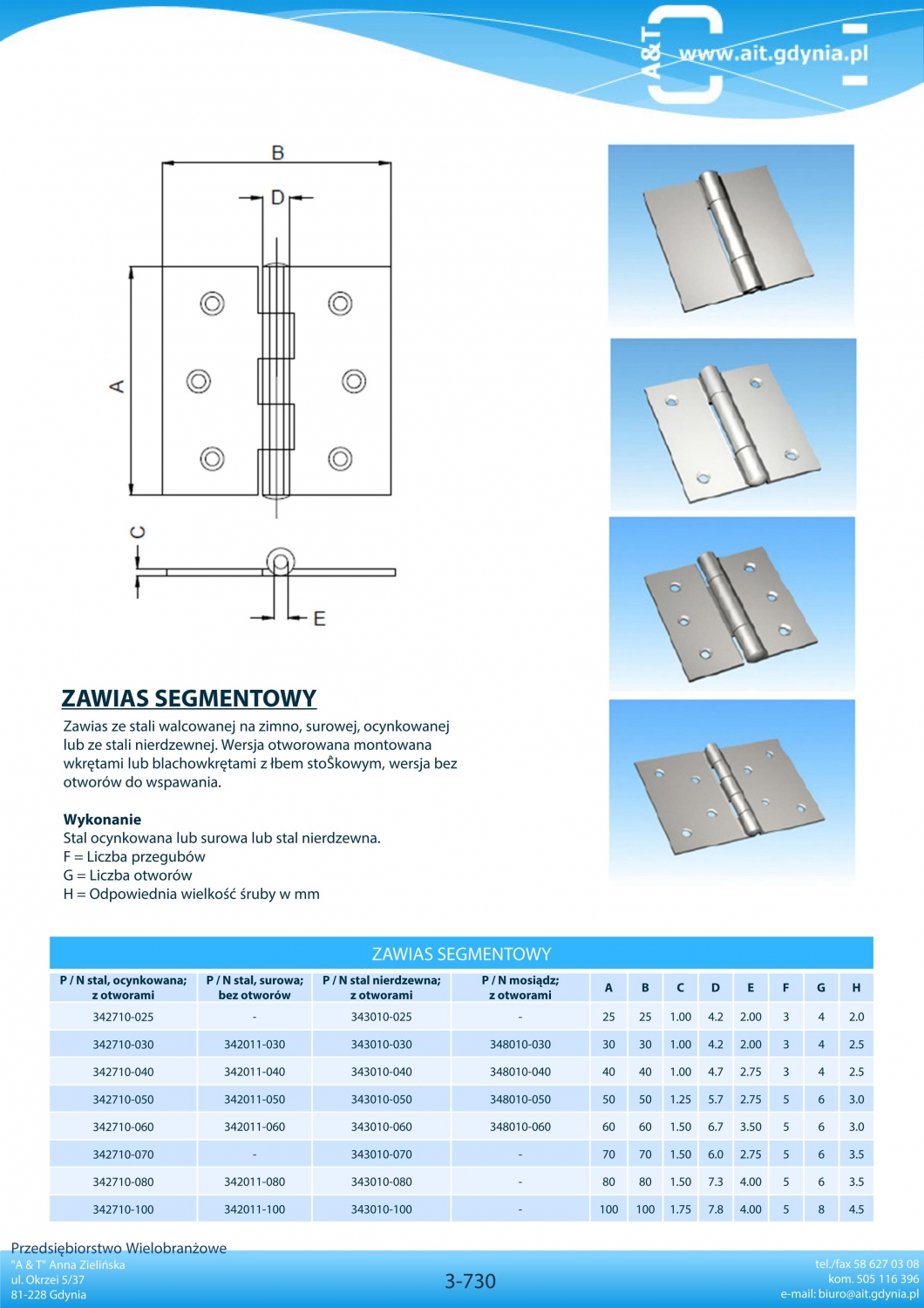

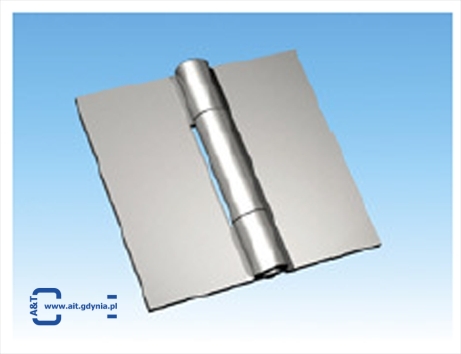

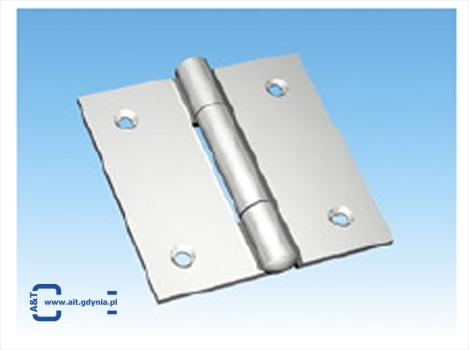

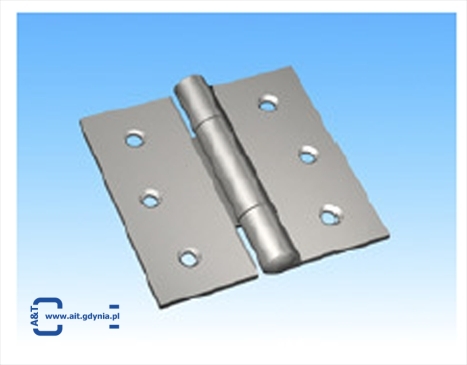

Zawias ze stali walcowanej na zimno, surowej, ocynkowanej
lub ze stali nierdzewnej. Wersja otworowana montowana
wkrętami lub blachowkrętami z łbem stoŜkowym, wersja bez
otworów do wspawania.
Wykonanie:
Stal ocynkowana lub surowa lub stal nierdzewna.
F = Liczba przegubów
G = Liczba otworów
H = Odpowiednia wielkość śruby w mm
| P/N stal ocynkowana z otworami | P/N stal surowa bez otworów | P/N stal nierdzewna z otworami | P/N mosiądz z otworami | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 342710-025 | - | 343010-025 | - | 25 | 25 | 1.00 | 4.2 | 2.00 | 3 | 4 | 2.0 |
| 342710-030 | 342011-030 | 343010-030 | 348010-030 | 30 | 30 | 1.00 | 4.2 | 2.00 | 3 | 4 | 2.5 |
| 342710-040 | 342011-040 | 343010-040 | 348010-040 | 40 | 40 | 1.00 | 4.7 | 2.75 | 3 | 4 | 2.5 |
| 342710-050 | 342011-050 | 343010-050 | 348010-050 | 50 | 50 | 1.25 | 5.7 | 2.75 | 5 | 6 | 3.0 |
| 342710-060 | 342011-060 | 343010-060 | 348010-060 | 60 | 60 | 1.50 | 6.7 | 3.50 | 5 | 6 | 3.0 |
| 342710-070 | - | 343010-070 | - | 70 | 70 | 1.50 | 6.0 | 2.75 | 5 | 6 | 3.5 |
| 342710-080 | 342011-080 | 343010-080 | - | 80 | 80 | 1.50 | 7.3 | 4.00 | 5 | 6 | 3.5 |
| 342710-100 | 343010-100 | - | 100 | 100 | 1.75 | 7.8 | 4.00 | 5 | 8 | 4.5 |
