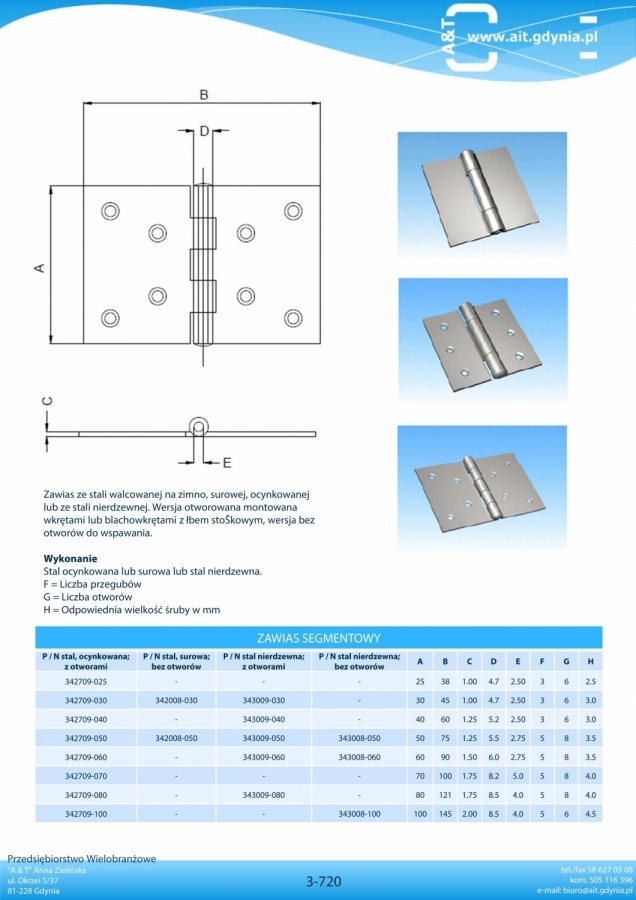

Zawias ze stali walcowanej na zimno, surowej, ocynkowanej
lub ze stali nierdzewnej. Wersja otworowana montowana
wkrętami lub blachowkrętami z łbem stoŜkowym, wersja bez
otworów do wspawania.
Wykonanie:
Stal ocynkowana lub surowa lub stal nierdzewna.
F = Liczba przegubów
G = Liczba otworów
H = Odpowiednia wielkość śruby w mm
| P/N stal ocynkowana z otworami | P/N stal surowa bez otworów | P/N stal nierdzewna z otworami | P/N stal nierdzewna bez otworów | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 342709-025 | - | - | - | 25 | 38 | 1.00 | 4.7 | 2.50 | 3 | 6 | 2.5 |
| 342709-030 | 342008-030 | 343009-030 | - | 30 | 45 | 1.00 | 4.7 | 2.50 | 3 | 6 | 3.0 |
| 342709-040 | - | 343009-040 | - | 40 | 60 | 1.25 | 5.2 | 2.50 | 3 | 6 | 3.0 |
| 342709-050 | 342008-050 | 343009-050 | 343008-050 | 50 | 75 | 1.25 | 5.5 | 2.75 | 5 | 8 | 3.5 |
| 342709-060 | - | 343009-060 | 343008-060 | 60 | 90 | 1.50 | 6.0 | 2.75 | 5 | 8 | 3.5 |
| 342709-070 | - | - | - | 70 | 100 | 1.75 | 8.2 | 5.0 | 5 | 8 | 4.0 |
| 342709-080 | - | 343009-080 | - | 80 | 121 | 1.75 | 8.5 | 4.0 | 5 | 8 | 4.0 |
| 342709-100 | - | - | 343008-100 | 100 | 145 | 2.00 | 8.5 | 4.0 | 5 | 6 | 4.5 |
