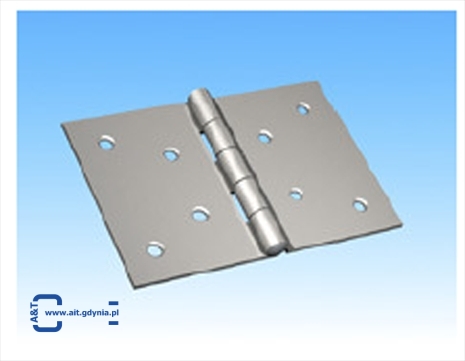

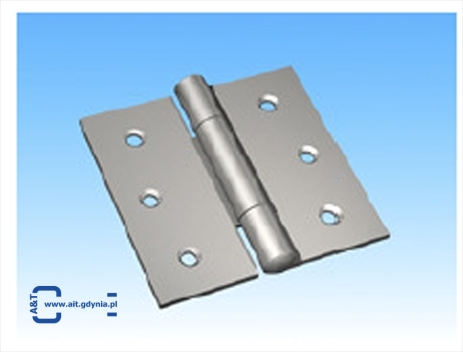

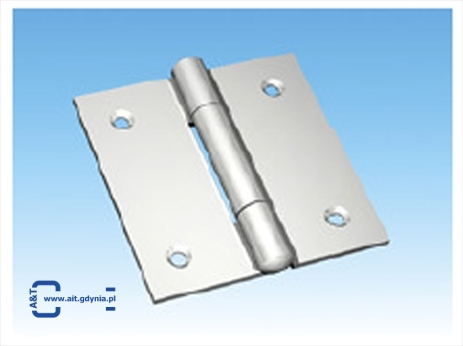

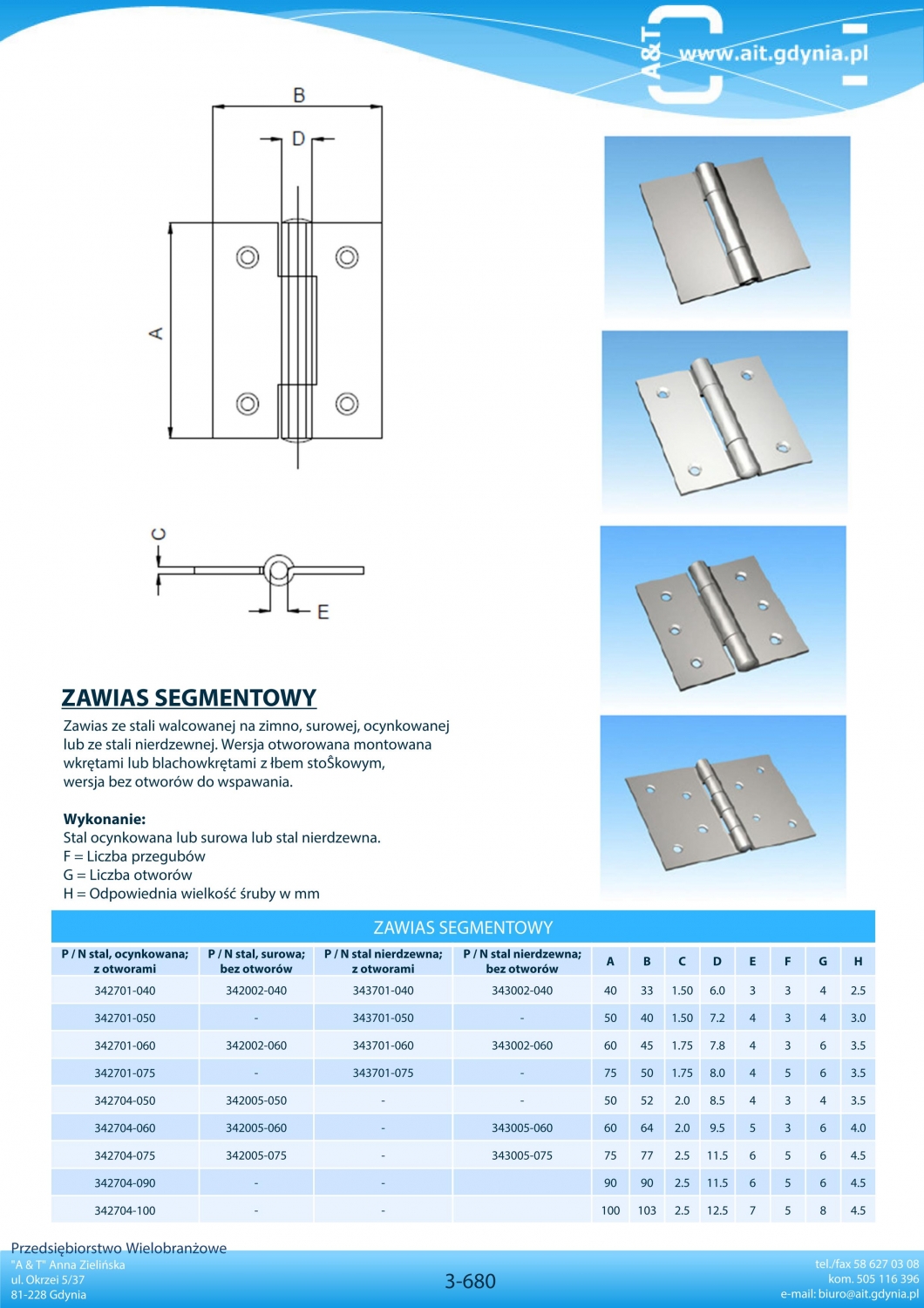

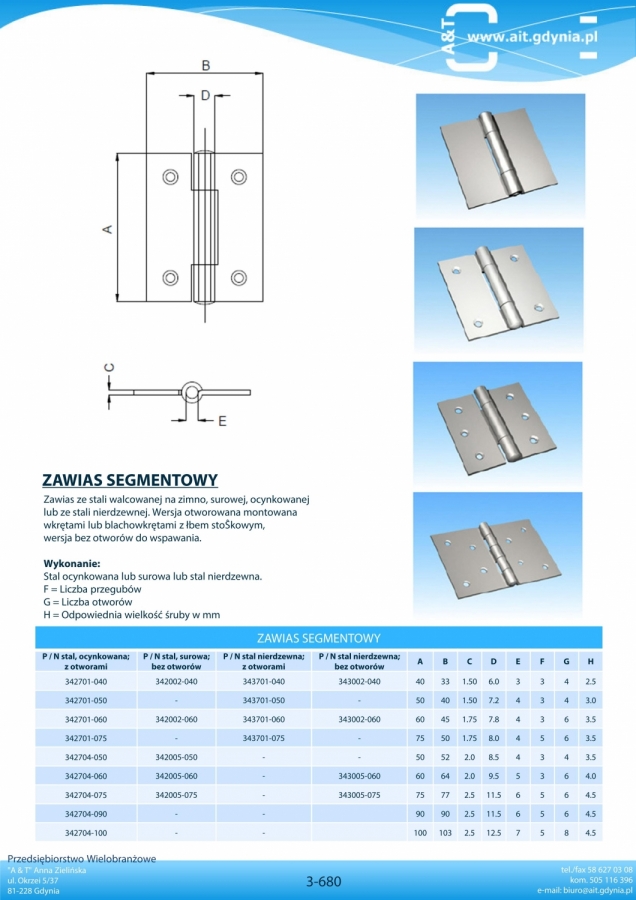

Zawias ze stali walcowanej na zimno, surowej, ocynkowanej
lub ze stali nierdzewnej. Wersja otworowana montowana
wkrętami lub blachowkrętami z łbem stoŜkowym,

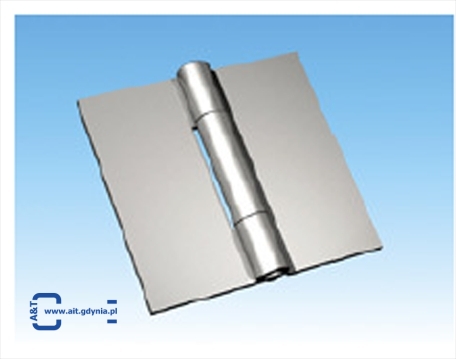

wersja bez otworów do wspawania.
Wykonanie:
Stal ocynkowana lub surowa lub stal nierdzewna.

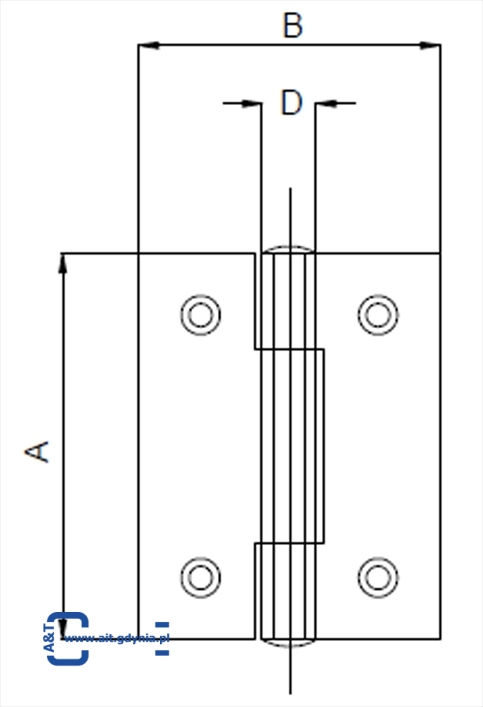

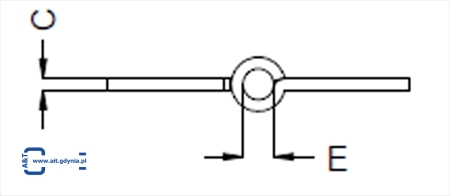

F = Liczba przegubów
G = Liczba otworów
H = Odpowiednia wielkość śruby w mm
P/N stal ocynkowana z otworami | P/N stal surowa bez otworów | P/N stal nierdzewna z otworami | P/N stal nierdzewna bez otworów | A | B | C | D | E | F | G | H |
---|---|---|---|---|---|---|---|---|---|---|---|
342701-040 | 342002-040 | 343701-040 | 343002-040 | 40 | 33 | 1.50 | 6.0 | 3 | 3 | 4 | 2.5 |
342701-050 | - | 343701-050 | - | 50 | 40 | 1.50 | 7.2 | 4 | 3 | 4 | 3.0 |
342701-060 | 342002-060 | 343701-060 | 343002-060 | 60 | 45 | 1.75 | 7.8 | 4 | 3 | 6 | 3.5 |
342701-075 | - | 343701-075 | - | 75 | 50 | 1.75 | 8.0 | 4 | 5 | 6 | 3.5 |
342704-050 | 342005-050 | - | - | 50 | 52 | 2.0 | 8.5 | 4 | 3 | 4 | 3.5 |
342704-060 | 342005-060 | - | 343005-060 | 60 | 64 | 2.0 | 9.5 | 5 | 3 | 6 | 4.0 |
342704-075 | 342005-075 | - | 343005-075 | 75 | 77 | 2.5 | 11.5 | 6 | 5 | 6 | 4.5 |
342704-090 | - | - | - | 90 | 90 | 2.5 | 11.5 | 6 | 5 | 6 | 4.5 |
342704-100 | - | - | - | 100 | 103 | 2.5 | 12.5 | 7 | 5 | 8 | 4.5 |
