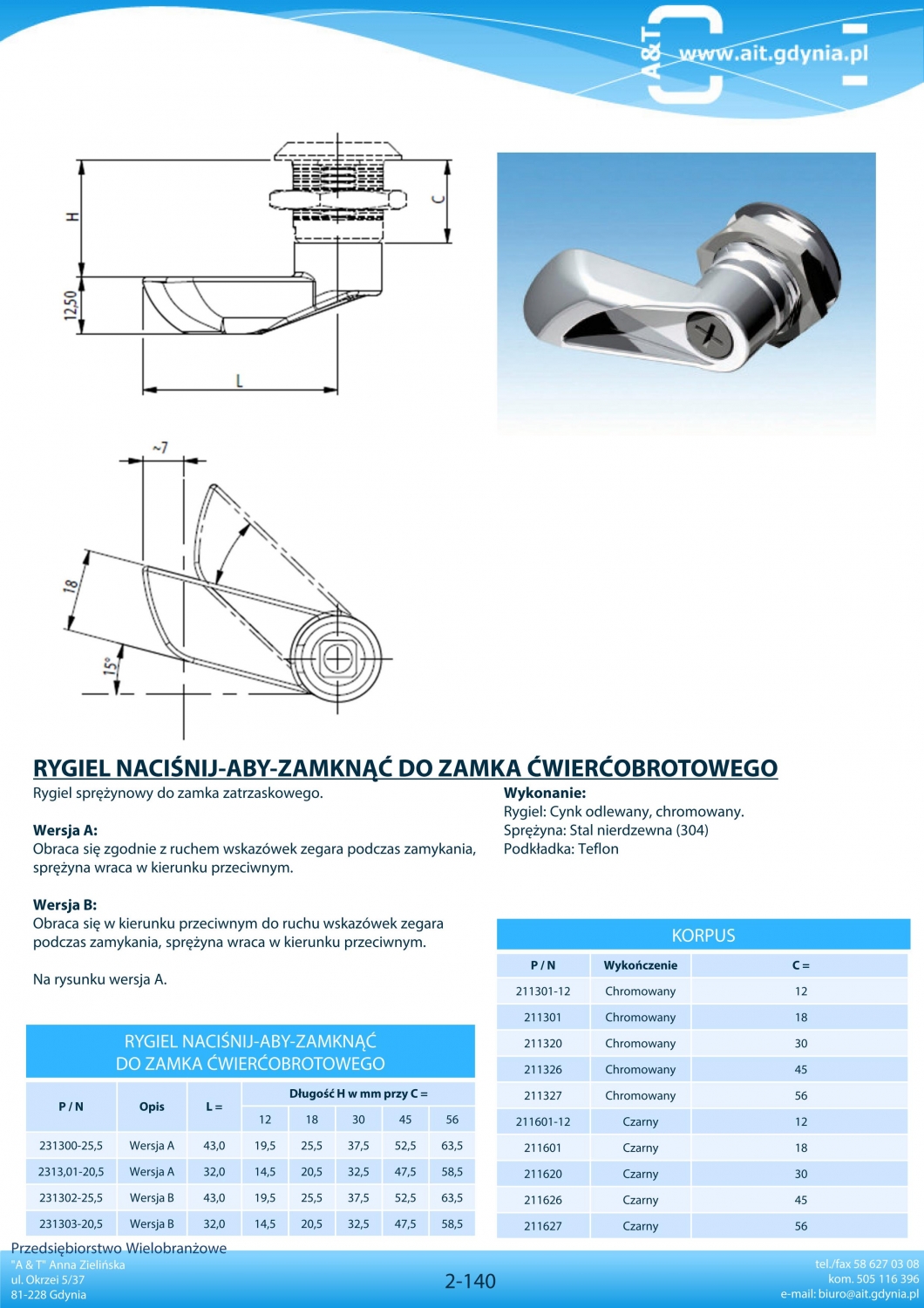

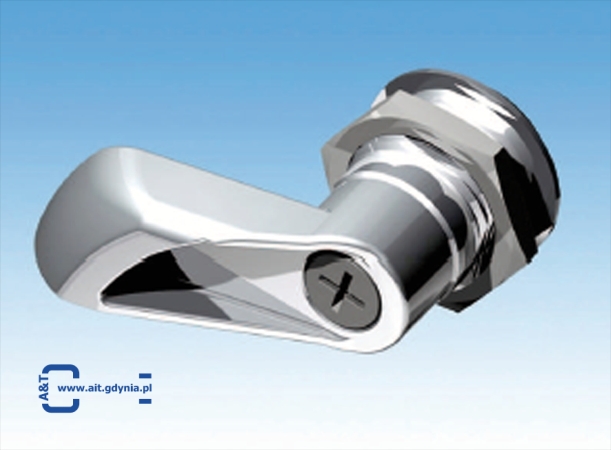

Rygiel sprężynowy do zamka zatrzaskowego.
Wersja A:
Obraca się zgodnie z ruchem wskazówek zegara podczas zamykania,
sprężyna wraca w kierunku przeciwnym.
Wersja B:
Obraca się w kierunku przeciwnym do ruchu wskazówek zegara
podczas zamykania, sprężyna wraca w kierunku przeciwnym.

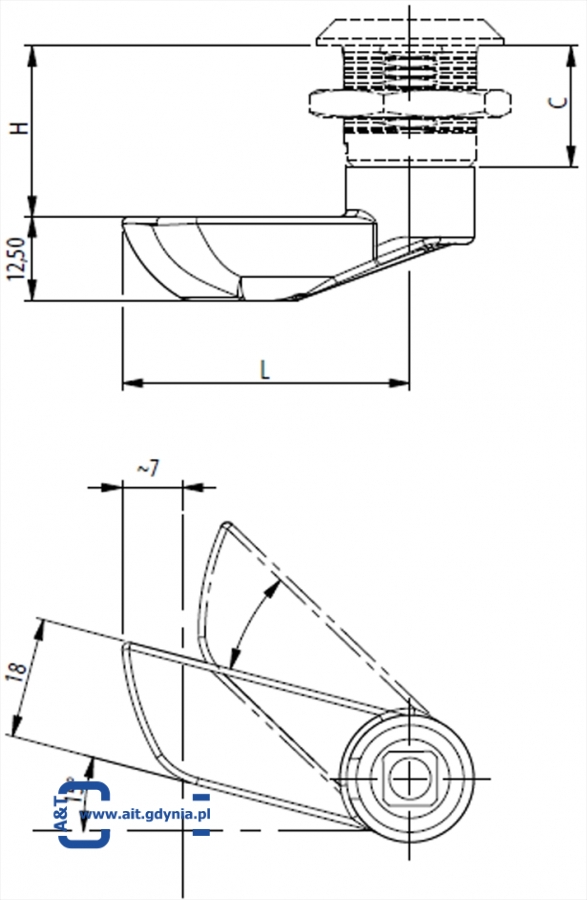

Na rysunku wersja A.
Wykonanie:
Rygiel: Cynk odlewany, chromowany.
Sprężyna: Stal nierdzewna (304)
Podkładka: Teflon
P/N | Opis | L | H w mm przy C=12 | H w mm przy C=18 | H w mm przy C=30 | H w mm przy C=45 | H w mm przy C=56 |
---|---|---|---|---|---|---|---|
231300-25,5 | Wersja A | 43,0 | 19,5 | 25,5 | 37,5 | 52,5 | 63,5 |
2313,01-20,5 | Wersja A | 32,0 | 14,5 | 20,5 | 32,5 | 47,5 | 58,5 |
231302-25,5 | Wersja B | 43,0 | 19,5 | 25,5 | 37,5 | 52,5 | 63,5 |
231303-20,5 | Wersja B | 32,0 | 14,5 | 20,5 | 32,5 | 47,5 | 58,5 |
P/N | Wykończenie | C = |
---|---|---|
211301-12 | Chromowany | 12 |
211301 | Chromowany | 18 |
211320 | Chromowany | 30 |
211326 | Chromowany | 45 |
211327 | Chromowany | 56 |
211601-12 | Czarny | 12 |
211601 | Czarny | 18 |
211620 | Czarny | 30 |
211626 | Czarny | 45 |
211627 | Czarny | 56 |
