PROWADNICE I AKCESORIA

Zamki - klamki wahadłowe

1-008.54
(nr strony)

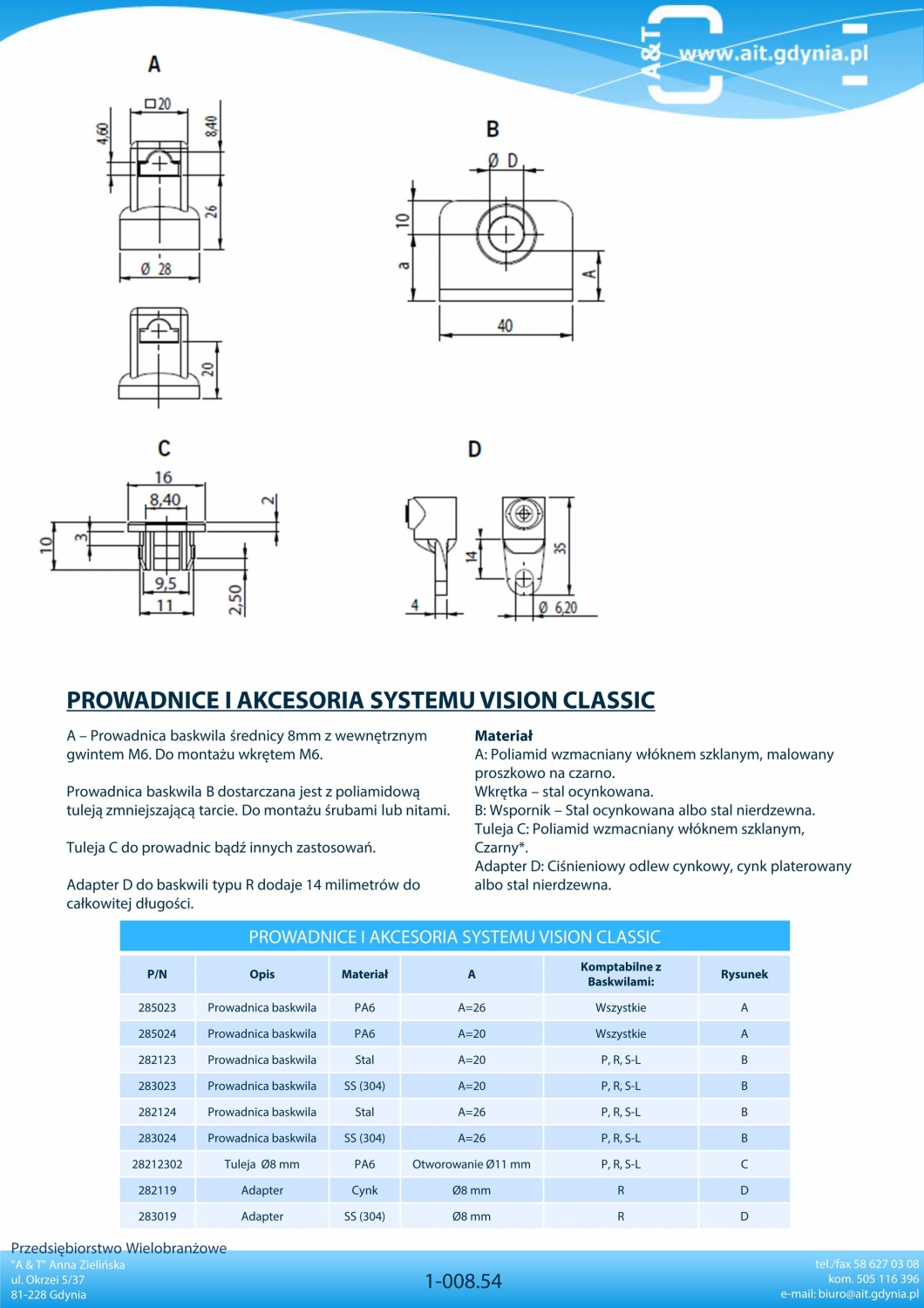

PROWADNICE I AKCESORIA

SYSTEMU VISION CLASSIC

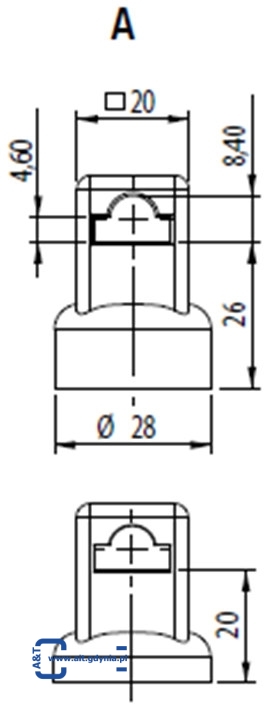

A – Prowadnica baskwila średnicy 8mm z wewnętrznym
gwintem M6. Do montażu wkrętem M6.

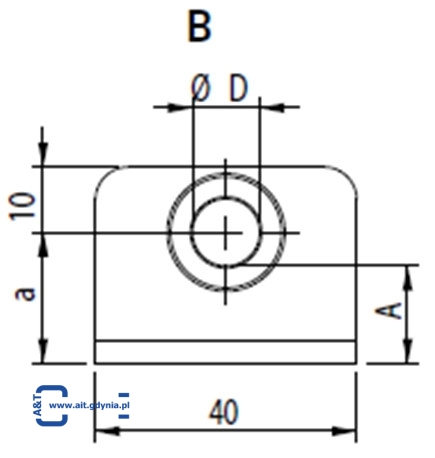

Prowadnica baskwila B dostarczana jest z poliamidową
tuleją zmniejszającą tarcie. Do montażu śrubami lub nitami.

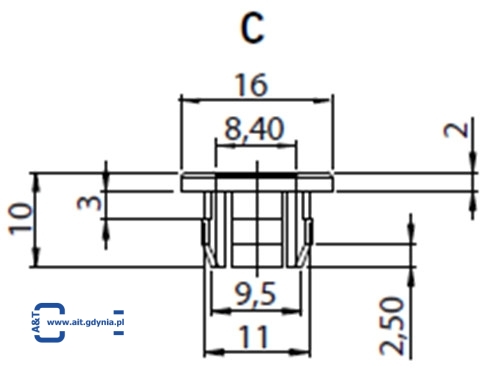

Tuleja C do prowadnic bądź innych zastosowań.

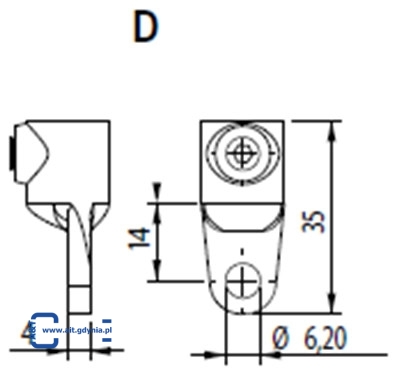

Adapter D do baskwili typu R dodaje 14 milimetrów do
całkowitej długości.

Wykonanie:
A: Poliamid wzmacniany włóknem szklanym, malowany
proszkowo na czarno.
Wkrętka – stal ocynkowana.
B: Wspornik – Stal ocynkowana albo stal nierdzewna.
Tuleja C: Poliamid wzmacniany włóknem szklanym,
Czarny*.
Adapter D: Ciśnieniowy odlew cynkowy, cynk platerowany
albo stal nierdzewna

PROWADNICE I AKCESORIA SYSTEMU VISION CLASSIC
P/N Opis Materiał A Kompatybilne z baskwilami Rysunek
285023 Prowadnica baskwila PA6 A=26 Wszystkie A
285024 Prowadnica baskwila PA6 A=20 Wszystkie A
282123 Prowadnica baskwila Stal A=20 P, R, S-L B
283023 Prowadnica baskwila SS (304) A=20 P, R, S-L B
282124 Prowadnica baskwila Stal A=26 P, R, S-L B
283024 Prowadnica baskwila SS (304) A=26 P, R, S-L B
28212302 Tuleja Ø8 mm PA6 Otworowanie Ø11 mm P, R, S-L C
282119 Adapter Cynk Ø8 mm R D
283019 Adapter SS (304) Ø8 mm R D
